在SAP系統中進行產品條形碼管理需要結合 ?物料主數據配置、條碼生成與打印、前端業務操作集成? 等步驟。以下是詳細的配置流程和涉及的關鍵事務碼：
?一、后臺配置步驟
?1. 物料主數據配置
?**(1) 定義條碼屬性**
· ?事務碼：MM01（創建物料） → 進入 ??“包裝”視圖? 或 ??“附加數據”視圖。
· ?配置項：
o ?條碼類型?（如 EAN-13、UPC-A）。
o ?條碼長度? 和 ?校驗位規則。
o ?條碼生成邏輯?（是否自動基于物料編號生成）。
?**(2) 關聯批次管理**
· ?事務碼：MMBE（批次庫存管理） → 確保條碼與批次號綁定。
· ?配置項：
o 在 ??“批次”字段? 中啟用條碼掃描功能。
?2. 打印配置
?**(1) 定義條碼打印模板**
· ?事務碼：SPRO → 路徑 SAP Customizing → 銷售與分銷 → ?交付? → ?裝運單據? → ?定義打印格式。
· ?示例：
o 使用事務碼 VB31 設計裝運單的條碼打印布局。
?**(2) 配置打印程序**
· ?事務碼：SPRO → 路徑 SAP Customizing → ?基礎功能? → ?通用打印設置? → ?定義打印機參數。
· ?關鍵點：
o 設置默認打印機和紙張大小。
o 啟用條碼字體支持（如 Code 128）。
?3. 條碼集成與校驗
?**(1) 條碼校驗規則**
· ?事務碼：S005（合作伙伴功能配置） → 設置條碼校驗邏輯（如長度檢查、校驗位計算）。
· ?示例：
DATA(lo_conv) = cl_sap_conv=>get_instance( ).
lo_conv->check_barcode('EAN13', '123456789012').?**(2) 條碼與物料關聯**
· ?事務碼：MM02（修改物料） → 在 ??“標識”視圖? 中綁定條碼值。
· ?示例：
物料編號：MAT1 條碼值：97812345678901
?二、前端操作事務碼
?1. 條碼生成與打印
?事務碼? | ?功能? | ?使用場景? |
?MB5B? | 查看批次庫存并生成條碼標簽 | 出庫前打印批次條碼。 |
?MIGO? | 物料收發（支持條碼掃描） | 入庫時掃描物料條碼更新庫存。 |
?VA01? | 創建銷售訂單時輸入條碼 | 銷售訂單中引用產品條碼。 |
?2. 條碼掃描與驗證
?事務碼? | ?功能? | ?使用場景? |
?VL01? | 創建交貨單并掃描條碼 | 出庫時驗證物料條碼與訂單一致性。 |
?MI01? | 收貨時掃描條碼更新庫存 | 入庫時自動匹配批次和條碼。 |
?3. 條碼維護與查詢
?事務碼? | ?功能? | ?使用場景? |
?MMBE? | 查詢物料批次及條碼狀態 | 盤點或追溯物料批次。 |
?S005? | 手動校驗條碼格式 | 檢查輸入的條碼是否符合規則。 |
?三、關鍵注意事項
1. ?唯一性約束：確保每個條碼唯一對應一個物料或批次。
2. ?打印機兼容性：測試條碼打印格式在不同打印機上的顯示效果。
3. ?權限控制：
o 限制非授權用戶修改條碼配置（通過事務碼 PFCG 配置角色權限）。
4. ?備份策略：
o 定期備份條碼模板和打印程序（事務碼 SE11 導出數據表）。
?四、擴展功能
· ?集成移動設備：使用 ?SAP Mobile? 或 ?第三方終端? 實現現場條碼掃描。
· ?自動化場景：
o 通過 ?IDOC? 自動觸發條碼生成（如采購訂單到收貨的自動化流程）。
o 使用 ?SAP Business One? 集成條碼管理功能。

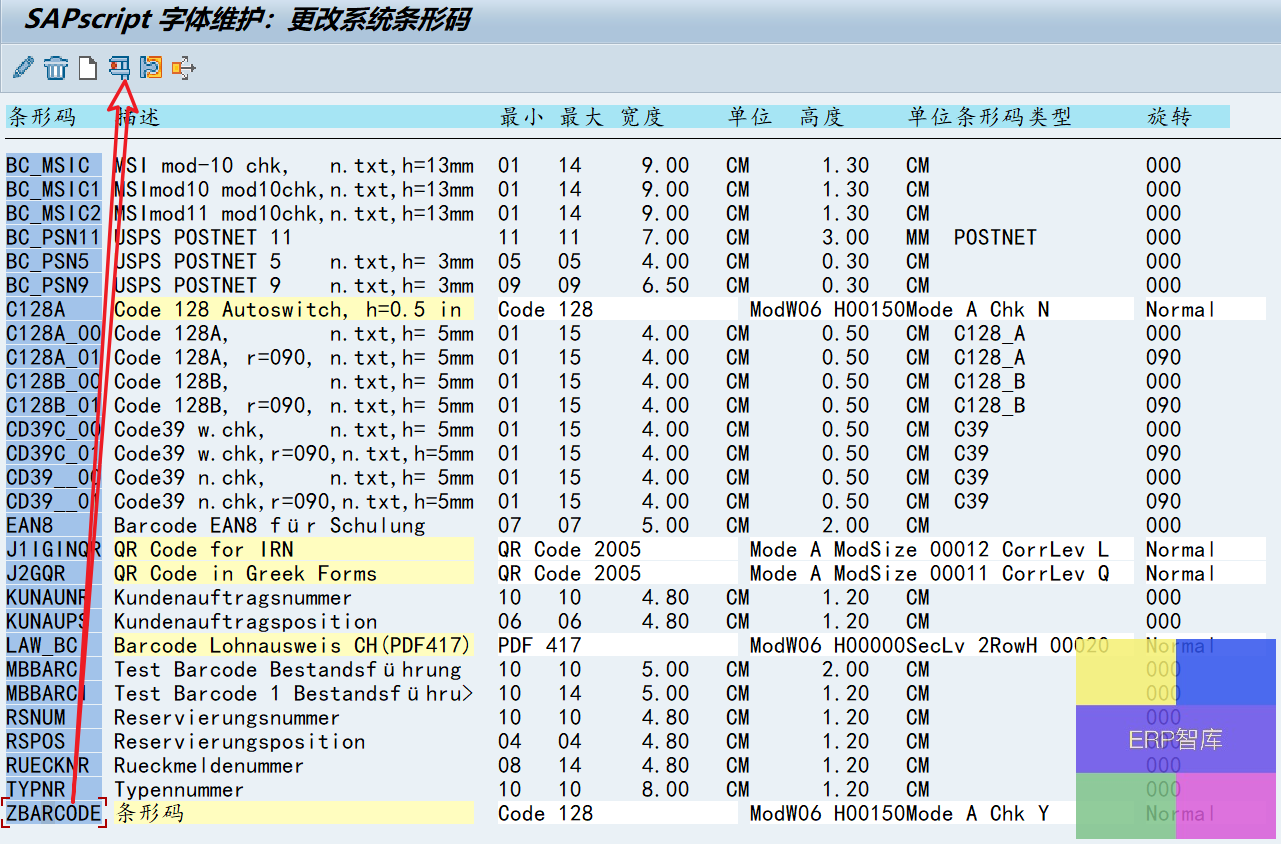

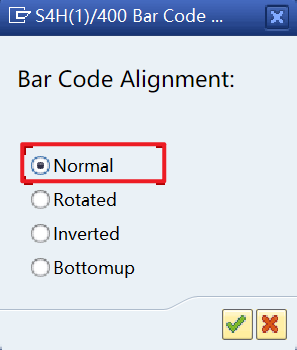

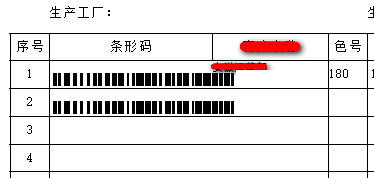

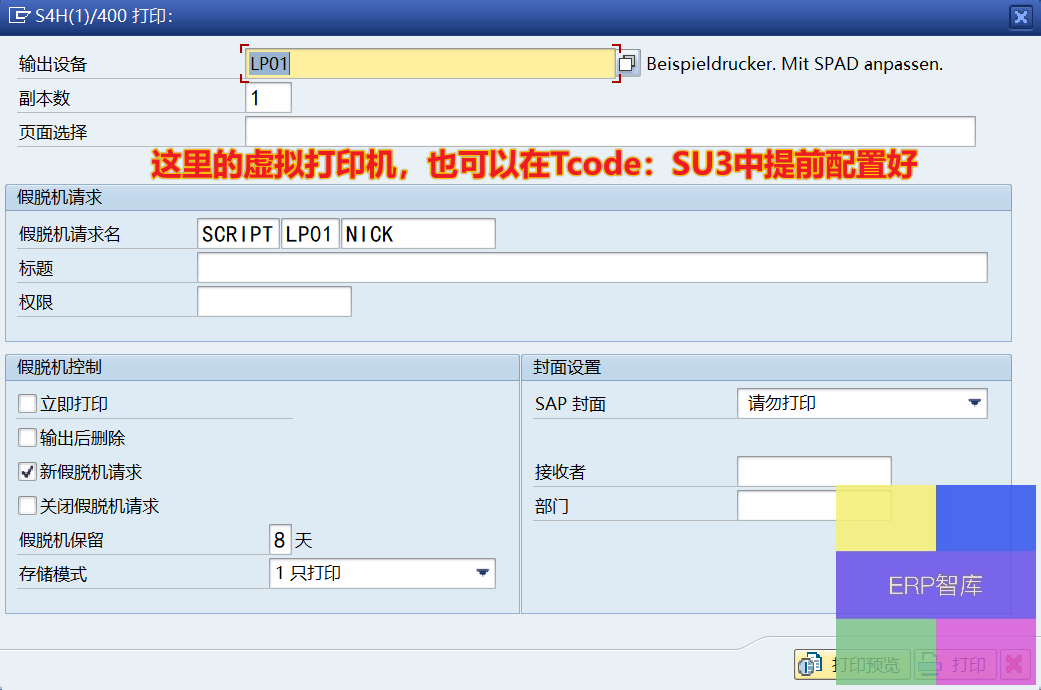

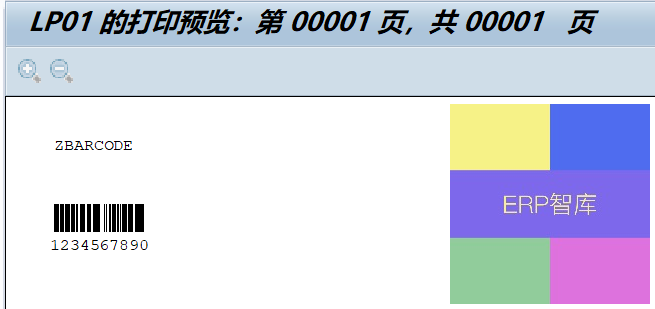

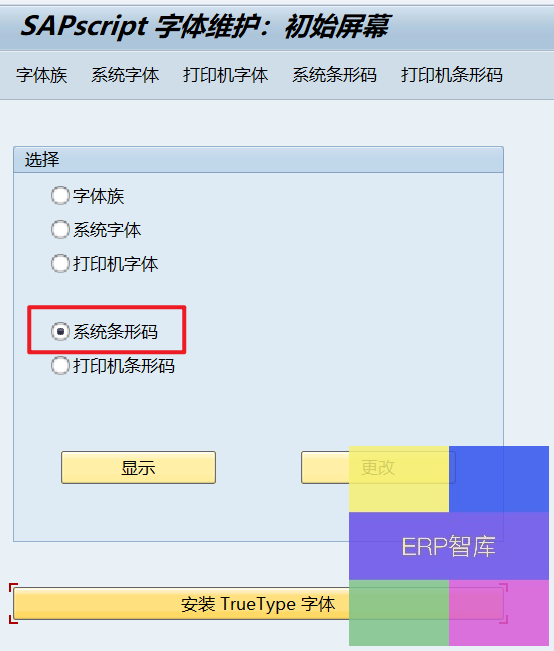

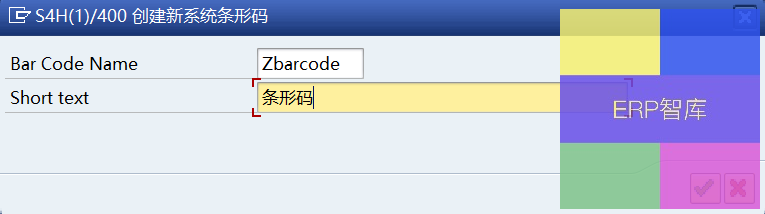

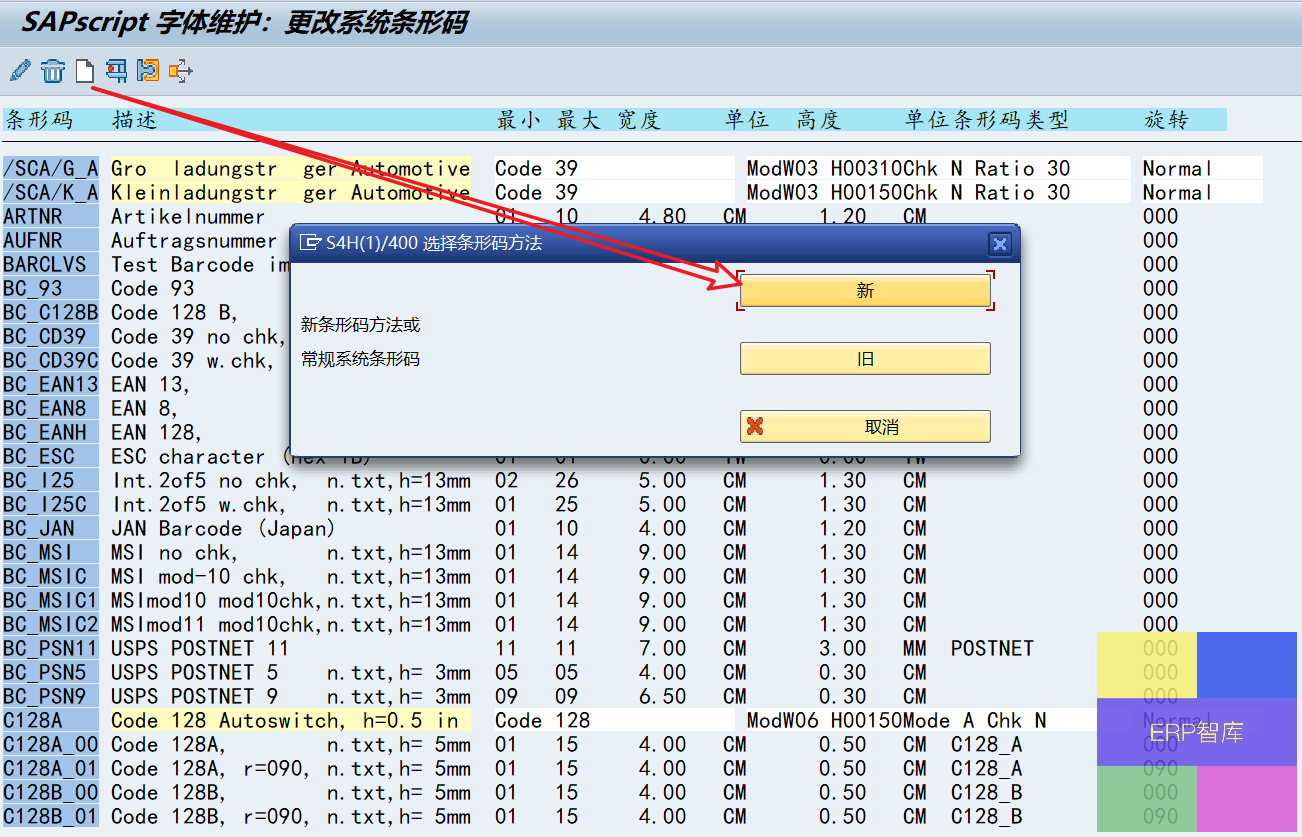

文檔參照來：【轉】SAP 條形碼_SAP劍客的博客-CSDN博客 稍做了一些修改。 條形碼的應用非常普遍了，可以通過T-code：SE73來進行創建和維護條形碼，然后應用于表單的打印輸出過程 在實際應用中，條形碼的大小不僅上面設置有關，也與字符格式的設置和生成條形碼的數字長度有關。 電腦顯示器顯示的默認條形碼，黑白線會有重合，無法被掃碼槍識別，但是打印出來后就恢復正常，因此以打印的條形碼為準。 類型： 1、Code128 A：標準數字和字母，控制符，特殊字符； 2、Code128 B：標準數字和字母，小寫字母，特殊字符； 3、Code128 C/EAN128：[00]-[99]的數字對集合，共100個，即只能表示偶數位長度的數字。 Code128編碼規則：開始位 ＋ ［FNC1(為EAN128碼時加)］ ＋ 數據位 ＋ 檢驗位 ＋ 結束位 Code128檢驗位計算：（開始位對應的ID值 ＋ 每位數據在整個數據中的位置×每位數據對應的ID值）3 對至上默認常見的條形碼，加以測試查看： 打印預覽效果： 最終效果 各類條形碼簡介： Code128 Code128碼于1981年推出，是一種長度可變、連續性的字母數字條碼。與其他一維條碼比較起來，相對較為復雜，支持的字元也相對較多，又有不同的編碼方式可供交互運用，因此其應用彈性也較大。 Code128特性： 1、具有A、B、C三種不同的編碼類型，可提供標準ASCII中128個字元的編碼使用； 2、允許雙向掃描； 3、可自行決定是否加上檢驗位； 4、條碼長度可調，但包括開始位和結束位在內，不可超過232個字元； 5、同一個128碼，可以由A、B、C三種不同編碼規則互換，既可擴大字元選擇的范圍，也可縮短編碼的長度。 Code128各編碼方式的編碼范圍： 1、Code128A：標準數字和字母，控制符，特殊字符； 2、Code128B：標準數字和字母，小寫字母，特殊字符； 3、Code128C/EAN128：[00]-[99]的數字對集合，共100個，即只能表示偶數位長度的數字。 Code128編碼規則：開始位 ＋ ［FNC1(為EAN128碼時加)］ ＋ 數據位 ＋ 檢驗位 ＋ 結束位 Code128檢驗位計算：（開始位對應的ID值 ＋ 每位數據在整個數據中的位置×每位數據對應的ID值）3 PDF417 PDF417二維條碼[1] 是一種高密度、高信息含量的便攜式數據文件，是實現證件及卡片等大容量、高可靠性信息自動存儲、攜帶并可用機器自動識讀的理想手段。 PDF417條碼可表示數字、字母或二進制數據，也可表示漢字。一個PDF417條碼最多可容納1850 個字符或1108 個字節的二進制數據，如果只表示數字則可容納2710 個數字。 PDF417的糾錯能力分為9級，級別越高，糾正能力越強。由于這種糾錯功能，使得污損的417條碼也可以正確讀出 QR Code碼 QR Code碼，是由Denso公司于1994年9月研制的一種矩陣二維碼符號， 它具有一維條碼及其它二維條碼所具有的信息容量大、可靠性高、可表示漢字及圖象多種文字信息、保密防偽性強等優點。 主要特點 1、符號規格從版本1（21×21模塊）到版本40（177×177 模塊），每提高一個版本，每邊增加4個模塊。 2、數據類型與容量（參照最大規格符號版本40-L級）： 數字?jǐn)?shù)據：7,089個字符 字母數據: 4,296個字符 8位字節數據: 2,953個字符 漢字?jǐn)?shù)據：1,817個字符 3、數據表示方法： 深色模塊表示二進制"1"，淺色模塊表示二進制"0"。 4、糾錯能力： L級：約可糾錯7%的數據碼字 M級：約可糾錯15%的數據碼字 Q級：約可糾錯25%的數據碼字 H級：約可糾錯30%的數據碼字 5、結構鏈接（可選） 可用1-16個QR Code碼符號表示一組信息。每一符號表示100個字符的信息。
